Ingegneria 13 : IMPIANTO DI DEPURAZIONE SASSARI CANIGA

L’impianto di Depurazione di Sassari (2004-2008) è senz'altro l’intervento geotecnico-struttuale maggiore fra quelli riguardanti la depurazione delle acque già trattati nel blog all’indirizzo:

http://vinocucinaingegneria.blogspot.it/2013/06/ingegneria-impianti-di-depurazione.html

La parte centrale dell'Impianto

Digestori e Gasometri

Questa progettazione merita senz’altro un post a parte per le dimensioni dell’intervento su un’area maggiore a 25.000 mq e per un costo complessivo dell’ordine dei 18 milioni di euro, di cui almeno il 40% in strutture.

La roccia calcarea e le alluvioni

Mai come in questo caso la mia doppia anima professionale (GEOTECNICA E STRUTTURALE) ha avuto modo di confrontarsi con un problema reso complesso, oltre che dalle dimensioni delle opere, anche dal fatto che molte singole strutture sono state progettate in parte su pali ed in parte con fondazioni dirette su roccia.

Pali + Fondazioni a Platea

La zona infatti presentava una congrua porzione di rocce calcaree affioranti in fregio ad un fondovalle costituito da alluvioni limo-argillose di modeste caratteristiche meccaniche; sedimentatori di oltre 2500 mq e chiariflocculatori con diametro maggiore di 30,00 m, spesso si sono trovati a cavallo delle due zone con notevoli problemi di stabilità.

I pali di fondazione, Ø 500 mm del tipo CFA (Continuous Flight Auger), generalmente della lunghezza di 8,00-9,00 m hanno integrato le fondazioni dirette su roccia, ed in alcuni casi, setti di diaframma realizzati dove l’elica rotante dei pali dava problemi operativi dovuti al terreno, non ancora roccioso, ma sufficiente a fare prevedere deformazioni differenziali in seno ad un singolo manufatto.

Sono quindi stati realizzati dei setti dello spessore di circa 40 cm con l’impiego di uno scavatore fornito di lungo braccio e di una apposita benna per lo scavo.

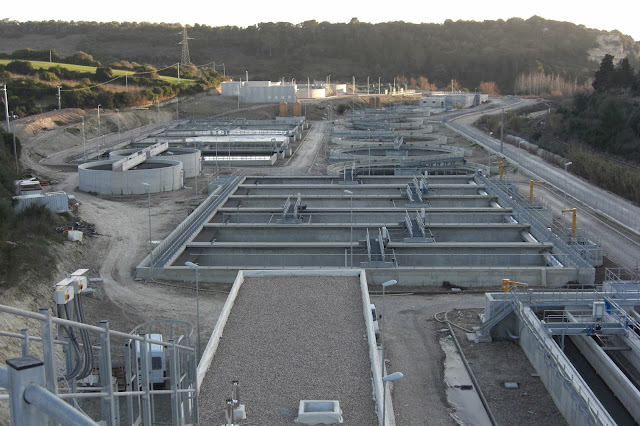

Veduta Aerea dell' Impianto in costruzione

Le opere civili realizzate sono state dunque:

1] STOCCAGGIO CLORURO FERRICO

Dimensioni planimetriche : 4,90 X 4,90 m

Serbatoio Ø 300 cm ; P = 40.000 kg

2] SEDIMENTATORE PRIMARIO

Vasca in c.a. delle dimensioni planimetriche di circa 38,80 x 63,70 m, con una altezza della parete in c.a. paria 2,90 m ed una altezza dell'acqua di 2,90 m.

3] POST-ISPESSITORE

Si tratta di  una vasca circolare di Ø int. = 13,20 m con una altezza della parete apri a 4,80 m, parzialmente

interrata. Lo spessore della platea e delle pareti in elevazione sono apri a 35 cm, la fondazione è del tipo diretto ed il carico idrostatico max. è pari a 4,45 m.

4] PRE-ISPESSITORE

Si tratta di  una vasca circolare di Ø int. = 15,00 m con una altezza della parete apri a 4,95 m, parzialmente

interrata. Lo spessore della platea e delle pareti in elevazione sono apri a 30 cm, la fondazione è del tipo

diretto ed il carico idrostatico max. è pari a 4,45 m.

Ispessitori e Trattamento

5] PLATEA STOCCAGIO REAGENTI

Fondazioni dirette a platea generalizzata a Q. 85,60 m

Murature in c.a. sino a Q. 87,20 m

Dimensioni palnimetriche 5,00 x 9,40 m

N. 2 serbatoi da 37,5 t/cad.

6] EDIFICIO DIGESTIONE E COGENERAZIONE

Pannelli esterni prefabbricati

Dimensioni Planimetriche : 14,00 x 25,80 m.

7] OPERA DI ARRIVO E GRIGLIATURA

Struttura in opera con platea e pozzetti

Fondazioni su monopalo o setto sino al livello della roccia.

Opera in accosto con la Dissabbiatura e Disoleatura.

Dimensioni Planimetriche : 8,90 x 16,20 m circa.

Spingitubo per il sottovaso ferroviario

8] EDIFICIO SERVIZI

Fondazioni dirette a platea generalizzata a Q. 93,95 m

Murature in c.a. sino a Q. 96,00 m

Elevazione con telaio in c.a.

N. 2 solai intradosso Q. 97,26 m e Q. 100,50 m.

Dimensioni palnimetriche 11,40 x 16,20 m (fabbricato)

9] BASAMENTO GASOMETRO A PALLA

Si tratta di  un solido parallelepipedo in c.a. ottagonale inscritto in un cerchio di Ø = 15,10 m dello spessore

di 35 cm.

10] RACCOLTA E RILANCIO FANGHI

Pozzetto tipo A e C fondazioni su n. 4 pali Ø 500 mm.

Pozzetto tipo B fondazioni su n. 4 pali Ø 500 mm.

Dimensioni planimetriche Tipo A/C: 5,10 x 6,35 m

Dimensioni planimetriche Tipo B: 5,10 x 6,35 + 2,80 x 2,60 m

11] EDIFICIO DIGESTIONE E COGENERAZIONE

Struttura in elevazione Prefabbricata

Fondazioni dirette con plinto a bicchiere prefabbricato.

Pannelli esterni prefabbricati

Dimensioni Planimetriche : 8,10 x 26,70 m.

Digestori Anaerobici con fasciatura in FRP

12] EDIFICIO DISIGRATAZIONE FANGHI

Struttura in elevazione Prefabbricata

Fondazioni su monopalo e plinto a bicchiere prefabbricato.

Pannelli esterni prefabbricati

Dimensioni Planimetriche : 12,10 x 17,40 m.

13] EDIFICIO PRODUZIONE OZONO

Struttura in elevazione Prefabbricata

Fondazioni su monopalo e plinto a bicchiere prefabbricato.

Pannelli esterni prefabbricati

14] POZZETTO RIPARTITORE AI CHIARIFLOCCULATORI

Si tratta di  una vasca parallelepipeda con un'ingombro planimetrico paria a circa 5,90 x 8,10 m con una

altezza della parete pari a 4,95 m, e con una altezza max. dell'acqua pari a 6,35 m .

Lo spessore della platea e delle pareti in elevazione sono apri a 30 cm, la fondazione è del tipo diretto a platea impostata a circa quota -2,75 dal p.c.

Visione Parziale Impianto

15] MANUFATTO DI FILTRAZIONE

Si tratta di un solido parallelepipedo in c.a. delle dimensioni esterne in asse pari a circa 40,90 x 20,42 x 6,05 m entro il quale trovano alloggio i filtri prefabbricati e le apparecchiature per il processo di filtrazione.

16] POZZETTO SOLLEVAMENTO FOGNATURA INTERNA

Si tratta di  un pozzetto interrato con un'ingombro planimetrico paria a circa 2,50 x 2,50 m con una

altezza della parete pari a 2,70 m, e con una altezza max. dell'acqua pari a 2,20 m .

Lo spessore della platea è pari a 30 cm e quello delle pareti in elevazione è di 25 cm, la fondazione è

del tipo diretto a platea impostata a circa quota -2,50 dal p.c.

17] CHIARIFLOCCULATORI

Si tratta di  una vasca circolare di Ø int. = 31,00 m con una altezza della parete apri a 3,90 m .

Lo spessore della platea e delle pareti in elevazione sono apri a 35 cm, la fondazione è del tipo diretto.

Linea di Chiarificazione in costruzione

18] PRE-ISPESSITORI

Si tratta di una vasca circolare di Ø int. = 15,00 m con una altezza della parete pari a 4,95 m, parzialmente interrata. Lo spessore della platea e delle pareti in elevazione sono apri a 30 cm, la fondazione è del tipo diretto ed il carico idrostatico max. è pari a 4,45 m.

19] POST-ISPESSITORI

Si tratta di una vasca circolare di Ø int. = 13,20 m con una altezza della parete apri a 4,80 m, parzialmente interrata. Lo spessore della platea e delle pareti in elevazione sono apri a 30 cm, la fondazione è del tipo diretto ed il carico idrostatico max. è pari a 4,45 m.

20] DIGESTORI ANAEROBICI

Si tratta due vasche circolare di Ø int. = 20,00 m m con una altezza della parete apri a 18,00 m, parzialmente interrate

Impianto in funzione

Da un punto di vista impiantistico, per finire, posso ricordare che il Progetto ha portato ad un impianto avveniristico che serve un bacino di 180 mila abitanti, 100 mila per Sassari (sono cioè esclusi Li Punti, Ottava e altre borgate, che sono serviti da differenti sistemi) e hinterland, lo stesso fornisce 16 milioni di mc di acque depurate all'anno che potrebbero anche essere riutilizzate, ma che per ora sono smaltite in mare senza alcun tipo di inquinamento.
